Dlaczego chmura punktów i drony stają się standardem w projektach miejskich
Skala projektów miejskich rośnie szybciej niż tradycyjne narzędzia
Architekt miejski coraz rzadziej projektuje pojedynczy budynek „w próżni”. Częściej chodzi o fragment pierzei, układ kwartałów, węzeł komunikacyjny, przebudowę całego placu czy przekształcenie nabrzeża. Skala rośnie, a klasyczna inwentaryzacja ręczna i rysunki 2D przestają wystarczać, bo zwyczajnie są zbyt wolne i zbyt wybiórcze.
Przy większych założeniach miejskich drobne błędy pomiarowe kumulują się. Kilka centymetrów różnicy na wysokości terenu może oznaczać problem z odwodnieniem placu albo nieprzewidziany uskok przy przejściu dla pieszych. Ręczne pomiary dają wycinek rzeczywistości. Chmura punktów i skan 3D pozwalają „złapać” całą geometrię przestrzeni w jednym, spójnym zestawie danych.
Zastanów się: ile razy rysowałeś koncepcję, a potem na wizji lokalnej okazywało się, że drzewa stoją inaczej, balustrada ma inną wysokość, a krawężniki są wyższe niż na mapie do celów projektowych? Chmura punktów znacząco redukuje ten typ rozjazdów między projektem a rzeczywistością.
Szybkość, dokładność i transparentność danych przestrzennych
Miasta oczekują dzisiaj od architektów nie tylko dobrej koncepcji, ale też mierzalnych argumentów. Wpływ zacienienia, widok z kluczowych punktów, relacja nowej zabudowy do historycznego otoczenia, bezkolizyjne chodniki i drogi rowerowe – to wszystko da się pokazać dużo wiarygodniej na podstawie dokładnego modelu 3D terenu i zabudowy niż na rzucie 2D.
Chmura punktów i skanowanie 3D budynków wymuszają porządek w danych. Po pierwsze, pomiar jest przestrzenny i kompletny, a nie tylko w wybranych przekrojach. Po drugie, wszystko można georeferencjonować w układzie odniesienia zgodnym z danymi geodezyjnymi. Po trzecie, łatwiej udokumentować proces: od surowego skanu po modeli BIM i wizualizacje dla mieszkańców.
Dla urzędników i interesariuszy to bardzo mocny argument: widać, że decyzje projektowe opierają się na rzeczywistych pomiarach, a nie szacunkach. Dla Ciebie jako architekta to mniejsze ryzyko roszczeń („projekt nie odpowiadał stanowi faktycznemu”) i łatwiejsza obrona rozwiązań przed komisjami urbanistycznymi.
Powiązanie z trendami: smart city, digital twin, BIM
Jeśli miasto inwestuje w koncepcję smart city albo planuje budowę digital twin (cyfrowego bliźniaka miasta), chmura punktów staje się jednym z fundamentów bazy danych przestrzennych. Bez realnej geometrii otoczenia trudno mówić o rozsądnych symulacjach transportu, retencji wód opadowych czy planowaniu zieleni wysokiej.
BIM i chmura punktów łączą się coraz częściej. Model BIM budynku czy przestrzeni publicznej osadza się w otoczeniu wygenerowanym ze skanu 3D. To pozwala na koordynację międzybranżową nie tylko „w środku” obiektu, ale też na styku z infrastrukturą miejską: uzbrojeniem, istniejącymi budynkami, skarpami, murami oporowymi, drzewami.
Jeżeli Twoje biuro już pracuje w BIM, krok do przodu to zasilanie modeli BIM wiarygodną geometrią z chmury punktów oraz z przelotów dronem. Jeżeli jeszcze nie – możesz zacząć choćby od wprowadzenia skanów 3D i dronów jako narzędzia do lepszej inwentaryzacji i prezentacji koncepcji urbanistycznych.
Realne korzyści dla architekta pracującego w mieście
Pytanie praktyczne: co chcesz poprawić w swoim procesie projektowym – szybkość inwentaryzacji, jakość koncepcji, komunikację z klientem, a może koordynację z branżystami? Od odpowiedzi zależy, jak głęboko wejdziesz w chmurę punktów.
Najczęstsze, wymierne korzyści to:
- Lepszy kontekst projektowy – widzisz nie tylko bryły budynków, ale też drzewa, małą architekturę, spadki terenu, realne szerokości chodników i jezdni.
- Mniej kolizji – projektowane schody, rampy, zjazdy, drzwi, wjazdy do garaży łatwiej dopasować do zastanej geometrii, co ogranicza późniejsze korekty „na budowie”.
- Mocniejsze argumenty – możesz pokazać radnym i mieszkańcom, jak inwestycja zmieni panoramę, zacienienie placu czy widok z okna, a nie tylko abstrakcyjne wizualizacje.
- Szybsze iteracje – raz pozyskana chmura punktów może służyć jako podkład do kilku wariantów koncepcji bez konieczności ponownego pomiaru.
W jednym z biur, które przeszło z klasycznej inwentaryzacji na skanowanie 3D, pierwsze zaskoczenie było proste: przestali wysyłać asystentów na „dodatkowe pomiary szczegółów”, bo wszystko mieli w chmurze punktów. Drugie: znacznie łatwiej było wprowadzać korekty pod uwagi urzędu, bo kontekst był dopracowany do kilku centymetrów, a nie „na oko”.
Podstawy: czym jest chmura punktów, skan 3D i fotogrametria z drona
Chmura punktów – jak naprawdę wygląda surowy materiał
Chmura punktów w architekturze to zbiór milionów (a często miliardów) punktów w przestrzeni 3D. Każdy punkt ma swoje współrzędne X, Y, Z, a często także dodatkowe atrybuty: kolor (RGB), intensywność odbicia wiązki, klasę obiektu (np. grunt, budynek, drzewo).
Surowa chmura punktów nie jest gładkim modelem 3D. To raczej „gęsta mżawka” punktów tworząca powierzchnie. Z daleka widzisz budynek, drzewa, słupy latarni; z bliska zauważasz, że to ziarno, a nie ciągłe poligony. Na etapie projektowym taka chmura może służyć zarówno jako tło referencyjne, jak i baza do dalszego modelowania.
Typowe formaty plików to m.in. LAS/LAZ, E57, PLY czy chmury zapisane natywnie w oprogramowaniu skanera. Gdy zaczniesz z tym pracować, kluczowe stanie się pytanie: czy potrzebujesz pełnej chmury punktów, czy raczej uproszczonej siatki (mesh) lub modelu CAD/BIM od geodety?
Rodzaje skanowania: TLS, MLS i platformy latające
Skanowanie 3D nie jest jednorodne. Inaczej pracuje skaner stojący na statywie, inaczej urządzenie montowane na samochodzie, a jeszcze inaczej sensor na dronie. Każda metoda ma swoje zastosowanie w projektach miejskich.
Skaner naziemny TLS (Terrestrial Laser Scanning)
Skaner laserowy na statywie (TLS) generuje bardzo dokładną chmurę punktów z wielu stanowisk. Sprawdza się szczególnie tam, gdzie wymagana jest wysoka precyzja – wnętrza, fasady, elementy małej architektury, skomplikowane detale historyczne. Typowo daje dużą gęstość punktów i dokładność na poziomie milimetrów do kilku milimetrów.
W mieście TLS jest używany np. do:
- inwentaryzacji kamienic przed modernizacją elewacji,
- skanowania wnętrz obiektów użyteczności publicznej,
- dokładnych pomiarów zabytkowych detali, łuków, gzymsów.
Mobilne skanowanie MLS (Mobile Laser Scanning)
MLS to skanery montowane na pojazdach, plecakach, czasem nawet hulajnogach. Idealne do szybkiego pozyskiwania danych liniowych: ulice, ciągi piesze, ścieżki rowerowe. Gęstość i dokładność są nieco niższe niż w TLS, ale szybkość pozyskania danych i długość odcinków są nieporównywalnie większe.
Dla architekta miejskiego MLS może być kluczowym źródłem danych przy projektach korytarzy komunikacyjnych, modernizacji ulic „od ściany do ściany” czy analizy dostępności przestrzeni publicznych.

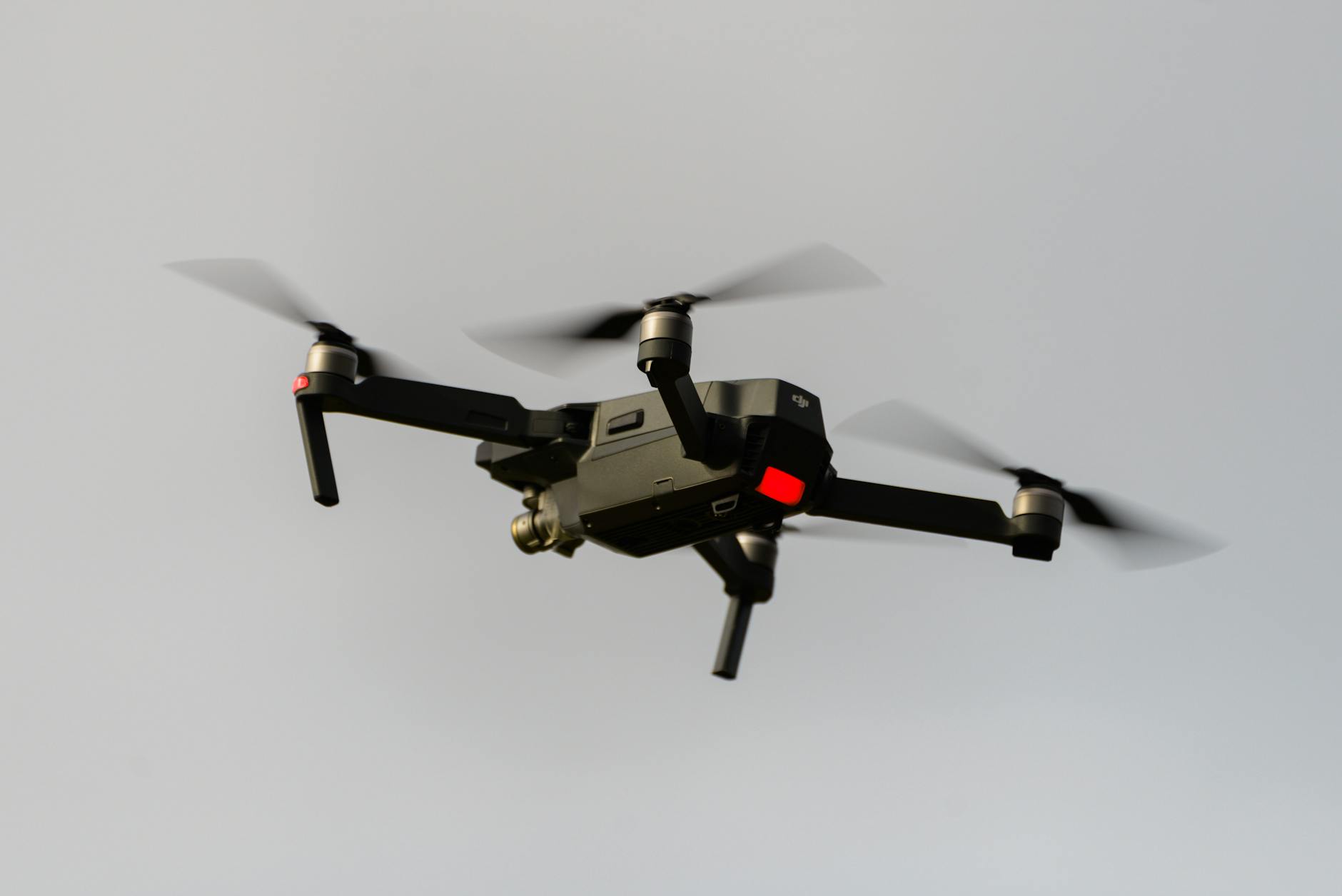

Drony z fotogrametrią lub LiDAR
Drony w projektach miejskich najczęściej wykorzystują dwie technologie: fotogrametrię (analiza zdjęć) albo LiDAR (laser na platformie latającej). Fotogrametria bazuje na setkach lub tysiącach zdjęć wykonanych z różnych pozycji i pozwala odtworzyć powierzchnię terenu oraz obiekty 3D. LiDAR z drona daje chmurę punktów niezależną od tekstury powierzchni (lepiej „przebija się” przez roślinność).
W gęstej zabudowie fotogrametria z drona świetnie sprawdza się do:
- modelowania dachów, tarasów, zielonych stropów,
- analizy panoram i widoków z poziomu różnych pięter,
- tworzenia ortofotomapy wysokiej rozdzielczości jako podkładu pod koncepcje urbanistyczne.
Jak działa fotogrametria z drona krok po kroku
Fotogrametria to algorytmy, które z tysięcy zdjęć robią przestrzenny model. Dron wykonuje serię zdjęć z planowaną zakładką (np. 70–80% pokrycia między zdjęciami). Oprogramowanie wykrywa na nich wspólne punkty, szacuje ich położenie w przestrzeni i rekonstruuje kształt otoczenia.
W efekcie otrzymujesz trzy główne produkty:
- Chmurę punktów – podobną do tej z lasera, ale opartą o analizę obrazu.
- Model siatkowy (mesh) – trójkątowa siatka opisująca powierzchnię budynków i terenu.
- Ortofotomapę – zdjęcie „z góry” skalibrowane geograficznie, idealne jako podkład.
W mieście szczególnie cenne jest połączenie tych danych z informacjami geodezyjnymi (punkty kontrolne, osnowa), aby cały zestaw był osadzony w prawdziwym układzie współrzędnych. To warunek sensownej współpracy z geodetą, projektantami branżowymi i urzędem.
Kluczowe parametry: gęstość punktów, dokładność, georeferencja, GSD
Zanim zlecisz skanowanie 3D budynków lub przelot dronem, musisz umieć zadać właściwe pytania. Jakie parametry mają dla Ciebie znaczenie?
- Gęstość punktów – ile punktów na metr kwadratowy. Im bardziej skomplikowana geometria (detale, balustrady, mała architektura), tym większa gęstość potrzebna do wiarygodnego odwzorowania.
- Dokładność – jak bardzo pomiar może odbiegać od rzeczywistości. Do ogólnych analiz urbanistycznych wystarczy dokładność centymetrowa; do detali konstrukcyjnych często wymagana jest dokładność milimetrowa.
- Georeferencja – osadzenie danych w układzie odniesienia (np. PL-2000, PL-1992). Bez tego chmura jest tylko „pływającym” modelem 3D, trudnym do połączenia z mapą zasadniczą czy projektem branżowym.
- GSD (Ground Sample Distance) – wielkość piksela w terenie na ortofotomapie z drona. Niższy GSD (np. 1–2 cm) daje więcej szczegółów, ale generuje większe pliki i dłuższy czas przetwarzania.
Na jakim etapie jesteś? Czy korzystasz już z jakiejkolwiek formy skanu, czy dopiero zaczynasz od zera? Od tego zależy, jak głęboko musisz wchodzić w techniczne parametry, a co spokojnie możesz powierzyć specjaliście.
Gdzie ta technologia naprawdę pomaga w architekturze miejskiej
Inwentaryzacja istniejącej zabudowy i przestrzeni publicznych
Inwentaryzacja architektoniczna 3D staje się powoli standardem przy większych projektach miejskich. Nie chodzi tylko o to, żeby mieć ładny model – kluczowe jest uchwycenie rzeczywistej złożoności przestrzeni: nierówności, zwisających przewodów, drzew o nieregularnych koronach, krzywych chodników, zdeformowanych schodów.
Chmura punktów w architekturze pozwala:
- przygotować przekroje i rzuty w dowolnym miejscu bez powrotu na budowę,
- zidentyfikować kolizje z istniejącymi instalacjami,
- lepiej zrozumieć relację wysokościową między wejściami do budynków, ulicą a terenami zielonymi.
W roli architekta miejskiego szczególnie zyskujesz przy projektach: przebudowy placów, rewitalizacji kwartałów kamienic, modernizacji ciągów pieszo-rowerowych. W takich miejscach tradycyjna mapa geodezyjna bywa zbyt uproszczona – pokazuje osie dróg, linie krawężników, ale nie ich rzeczywisty kształt i stan techniczny.
Kształtowanie bryły i wysokości zabudowy w skali miasta
Jeżeli zastanawiasz się, jak nowa zabudowa wpłynie na panoramę miasta lub widok z kluczowych osi kompozycyjnych, sam rzut i kilka przekrojów 2D nie wystarczą. Potrzebujesz modelu miasta 3D przynajmniej w otoczeniu Twojej inwestycji.
Chmura punktów pozwala zbudować w miarę wierny model sąsiedztwa. W połączeniu z prostym modelowaniem objętościowym możesz symulować:
- jak wysoko może urosnąć zabudowa, żeby nie zasłonić ważnych dominant (wieża kościoła, ratusz, historyczny gmach),
Analiza nasłonecznienia, cienia i komfortu światła dziennego
Przy gęstej zabudowie miejskiej granica między „przyjemnym cieniem” a „ciemnym kanionem ulicznym” bywa bardzo cienka. Sama analiza 2D nie pokaże Ci, jak faktycznie zachowa się światło wśród istniejących i projektowanych brył.
Chmura punktów, przekształcona w uproszczony model 3D (lub wykorzystana jako tło dla modelu BIM), pozwala przeprowadzić serie analiz nasłonecznienia i zacieniania:
- sprawdzenie, czy nowe skrzydło zabudowy nie „zabije” ogródka kawiarnianego po sąsiedzku,
- weryfikacja dostępu światła do mieszkań na niższych kondygnacjach po dogęszczeniu kwartału,
- ocena, jak nowe zadaszenia, pergole czy drzewa wpłyną na komfort przebywania na placu w upalne dni.
Zadaj sobie pytanie: jaki masz cel – obronić się przed zarzutem „zasłaniania” sąsiadów, czy zaprojektować konkretny scenariusz światła (np. słońce na placu między 12 a 16)? Od tego zależy, jak szczegółowy model będzie Ci potrzebny.
W praktyce możesz pracować dwustopniowo. Najpierw robisz szybkie, uproszczone analizy na bazie mas bryłowych (LOD0–LOD1). Gdy wariant zabudowy zaczyna się klarować, dociążasz model detalem (balkony, loggie, nadwieszenia), bo one potrafią przesądzić o realnym dopływie światła do wnętrz.
Widoki, ekspozycja i relacje wizualne
Kolejna rzecz, której nie widać na klasycznym planie, to realne widoki. Klient pyta: „czy z 6. piętra będzie widać park?”, „czy nowa zabudowa nie zasłoni osi widokowej na ratusz?”. Bez wiernego modelu otoczenia odpowiadasz intuicyjnie.
Na podstawie chmury punktów możesz:
- ustawiać „kamery” w dokładnych rzędnych przyszłych kondygnacji i korygować układ okien,
- weryfikować, czy projektowany budynek nie przecina ważnych osi widokowych z sąsiednich przestrzeni publicznych,
- projektować kadrowane widoki – np. świadomie „otwierać” perspektywę na dominantę miejską.
Zastanów się: jakie widoki sprzedajesz jako wartość projektu – na rzekę, zieleń, historyczną zabudowę? Dobrze przygotowana chmura punktów plus model koncepcyjny pozwalają to pokazać inwestorowi i urzędowi w sposób niepodważalny, a nie w formie „artystycznej wizualizacji”.
Planowanie zieleni, retencji i mikroklimatu
W projektach miejskich zieleń i woda zaczynają grać pierwsze skrzypce. Problem w tym, że klasyczna mapa geodezyjna często redukuje drzewo do kółka i opisu pnia, a teren zielony do jednorodnej plamy. Chmura punktów daje zupełnie inną dokładność.
Dane z drona i skanera możesz wykorzystać do:
- oceny rzeczywistej wielkości koron drzew i ich relacji z fasadami (odległości, zacienianie, kolizje),
- modelowania spadków terenu i potencjalnych miejsc gromadzenia wody opadowej,
- szukania „zimnych” i „gorących” punktów miasta – przez analizę zacienienia oraz relacji zabudowa–zieleń.
Jeśli Twoim celem jest np. wprowadzenie błękitno-zielonej infrastruktury w istniejącej tkance, zacznij od prostego pytania: gdzie faktycznie jest miejsce, żeby coś posadzić lub zgromadzić wodę, a gdzie przeszkodą jest podziemna infrastruktura lub istniejące nasypy? Chmura punktów w połączeniu z danymi branżowymi odpowiada na to z dokładnością do kilkunastu centymetrów.
Bezkolizyjne wprowadzanie nowych funkcji w istniejącą tkankę
Nowe trasy rowerowe, linie tramwajowe, podesty, kładki piesze – wszystko to trzeba „wmontować” w istniejące miasto. Każda pomyłka w wysokości, odległości od fasady czy słupa trakcyjnego może słono kosztować na budowie.
W takich zadaniach chmura punktów działa jak gęsto usiana siatka odniesienia. Umożliwia:
- dokładne poprowadzenie spadków ciągów pieszo-rowerowych z zachowaniem dostępności,
- weryfikację prześwitów pod nowymi kładkami nad ulicami i torami,
- sprawdzenie rzeczywistych odległości od elementów infrastruktury (słupy, znaki, sygnalizatory).
Co już próbowałeś w podobnych projektach – opierałeś się na samej mapie i wizycie w terenie? Jeżeli tak, porównaj to z sytuacją, w której masz do dyspozycji kompletną chmurę punktów okolicy. Po jednym lub dwóch projektach trudno będzie wrócić do „ślepego” projektowania.
Komunikacja z mieszkańcami i urzędem
Modele 3D oparte na rzeczywistym skanie miasta można w prosty sposób „ubrać” w wizualizacje lub lekkie przeglądarkowe prezentacje. Dla mieszkańców i radnych to kolosalna różnica: zamiast abstrakcyjnych rzutów pokazujesz, jak zmieni się ich codzienna trasa do pracy czy widok z okna.
Tak przygotowane materiały pomagają:
- odpowiadać na obawy typu „zasłonicie nam całe niebo”,
- pokazać, że planowane nasadzenia faktycznie poprawią komfort przestrzeni,
- tłumaczyć złożone zmiany organizacji ruchu w zrozumiały sposób.
Zanim zamówisz kosztowne rendery, zadaj sobie pytanie: do kogo mówisz? Jeśli Twoim kluczowym odbiorcą jest urząd i mieszkańcy, często wystarczy prosty, ale wierny model kontekstowy ze skanu – mniej „instagramowy”, za to bardziej wiarygodny.
Jak zaplanować pierwszy projekt z użyciem skanu 3D i dronów
Określ cel: czego naprawdę potrzebujesz od danych 3D?
Pierwszy krok to nie wybór skanera czy drona, tylko odpowiedź na proste pytanie: jaki masz cel? Chcesz uzyskać:
- dokładną inwentaryzację elewacji i wnętrz,
- model dachu i otoczenia budynków do analiz nasłonecznienia,
- szczegółowy model ulicy do projektowania przekrojów i profili,
- ogólny model 3D kwartału do analiz urbanistycznych?
Od tej decyzji zależy dobór technologii (TLS, MLS, dron z fotogrametrią czy LiDAR), wymagane parametry dokładności i budżet. Jeżeli nie masz jeszcze doświadczenia, zapisz swoje priorytety w dwóch–trzech zdaniach i skonfrontuj je z wykonawcą skanowania.
Zakres terenu i poziom szczegółowości
Następny krok to określenie, co dokładnie ma być objęte skanem. Czy interesuje Cię sam front inwestycji, cały kwartał, a może ciąg uliczny między dwoma węzłami?
Dla wykonawcy kluczowe będą dwie informacje:
- granice opracowania – najlepiej w postaci prostego szkicu z naniesionymi punktami charakterystycznymi,
- poziom szczegółowości – czy potrzebujesz detali (balustrady, instalacje), czy raczej ogólnych brył.
Co już próbowałeś – pracować na „wszystkim, co się da”, czy precyzyjnie wycinać obszar zainteresowania? Im lepiej zawęzisz obszar i opiszesz priorytety, tym bardziej sensowną wycenę i zestaw danych dostaniesz.
Współpraca z geodetą i wykonawcą skanowania
Najbardziej udane projekty to te, w których architekt, geodeta i operator drona rozmawiają na początku, a nie po fakcie. Warto ustalić kilka rzeczy:
- jaki układ współrzędnych ma być docelowy (np. PL-2000) i kto odpowiada za osnowę,
- jakie dokładności są faktycznie potrzebne na poszczególnych etapach (koncepcja vs. projekt wykonawczy),
- w jakich formatach chcesz otrzymać dane (chmura punktów, ortofotomapa, mesh, przekroje).
Zanim podpiszesz zlecenie, sprawdź, czy wykonawca ma doświadczenie w środowisku, w którym pracujesz (Revit, Archicad, Civil 3D, Rhino). Czasem drobna zmiana formatu po stronie skanera oszczędzi Ci wielu godzin obróbki.
Planowanie logistyczne: dostępność terenu i ograniczenia
W mieście zawsze coś przeszkadza: parkujące samochody, piesi, remonty, tymczasowe ogrodzenia. Planowanie skanowania i lotów dronem wymaga kompromisów.
Zastanów się:
- w jakich godzinach ruch jest najmniejszy (wczesny poranek, weekend),
- czy potrzebujesz czasowego wyłączenia fragmentu ulicy lub placu z ruchu,
- czy w okolicy znajdują się newralgiczne obiekty (szkoły, szpitale, urzędy), które wrażliwie reagują na obecność drona.
Dobry wykonawca pomoże Ci dobrać kompromis między idealnymi warunkami a realiami miejskimi. Twoje zadanie to określić, które fragmenty są krytyczne (np. fasady przy samej krawędzi chodnika), a gdzie możesz zaakceptować „dziury” w danych.
Test pilotażowy na małym fragmencie
Zanim zamówisz pełne opracowanie, rozważ mini-pilotaż. Kilka stanowisk skanera TLS lub krótki lot dronem nad fragmentem kwartału pozwolą:
- sprawdzić, jak dane „układają się” w Twoim oprogramowaniu,
- ocenić gęstość chmury i jakość tekstur,
- przetestować roboczy workflow: import, czyszczenie, uproszczenia, modelowanie.
Jeżeli już kiedyś pracowałeś z chmurą punktów, zadaj sobie pytanie: co wtedy najbardziej bolało – wielkość plików, nieczytelny układ współrzędnych, brak kolorów? Poproś wykonawcę, aby w pilotażu szczególnie zwrócił uwagę na te punkty.
Budżet i harmonogram – gdzie szukać oszczędności
Skanowanie 3D i loty dronem nie muszą zjadać połowy budżetu projektu, ale lubią jasne priorytety. Kilka prostych zasad pomaga trzymać koszty w ryzach:
- nie skanuj detali tam, gdzie i tak nie będziesz ich modelował ani analizował,
- podziel zakres na strefy o różnej dokładności (np. fasady przy inwestycji – wysoka, dalsze otoczenie – średnia),
- z góry określ, które elementy mają być tylko w chmurze, a które w formie modelu CAD/BIM.
W harmonogramie przewidź czas nie tylko na samo skanowanie, ale też na obróbkę danych i ich „oswojenie” w biurze. Czasem to nie teren jest wąskim gardłem, lecz pierwsze tygodnie pracy zespołu z nowym typem materiału.
Przepisy, bezpieczeństwo i formalności związane z lotami dronów w mieście
Podstawowe ramy prawne lotów dronami
Loty dronem w mieście są dziś regulowane głównie przez przepisy unijne (kategorie „open”, „specific”) oraz ich krajowe implementacje. W praktyce oznacza to, że operator musi:
- posiadać odpowiednie uprawnienia (szczególnie przy lotach bliżej ludzi i zabudowy),
- zarejestrować się jako operator systemów bezzałogowych,
- przestrzegać ograniczeń wysokości i odległości od osób postronnych.
Jako architekt nie musisz znać wszystkich szczegółów, ale jedno pytanie zawsze warto zadać: w jakiej kategorii będzie realizowany lot i jakie to rodzi ograniczenia dla zasięgu i wysokości?
Strefy zakazane, ograniczone i szczególne
Miasto to mozaika stref: w pobliżu lotnisk, baz wojskowych, zakładów przemysłowych, a także infrastruktury krytycznej. W wielu z nich loty dronem są ograniczone lub wymagają dodatkowych zgód.
Przed planowaniem przelotu nad inwestycją trzeba sprawdzić:
- mapy stref przestrzeni powietrznej (np. w aplikacjach dedykowanych pilotom dronów),
- lokalne uchwały czy regulaminy dotyczące użycia dronów na terenach miejskich,
- czy w pobliżu nie funkcjonuje strefa czasowo wydzielona (np. na czas imprez masowych).
Co już próbowałeś – latać „na wyczucie” czy opierać się na aktualnych mapach stref? Przy poważniejszych projektach nie ma miejsca na improwizację. Warto współpracować z operatorem, który regularnie aktualizuje swoją wiedzę o przepisach.
Bezpieczeństwo osób i mienia podczas lotu
Loty w gęstej zabudowie i w pobliżu pieszych wymagają szczególnej ostrożności. Z punktu widzenia architekta najważniejsze jest, aby operator miał plan minimalizujący ryzyko:
- wybór takich tras i wysokości, które ograniczają przeloty nad ludźmi,
- stosowanie dronów o odpowiednich systemach bezpieczeństwa (fail-safe, geofencing),
- wyznaczenie strefy startu i lądowania, do której osoby postronne nie mają dostępu.
Możesz zapytać wprost: co się stanie, jeśli dron straci łączność? Jak operator planuje zabezpieczyć teren? Dobre odpowiedzi na te pytania są tak samo ważne, jak parametry kamery czy sensora.
Zgody, zawiadomienia i kontakt z administracją
W zależności od lokalizacji lotu i jego charakteru, konieczne mogą być:
Ochrona prywatności i wizerunku mieszkańców
Loty w mieście to nie tylko kwestia przepisów lotniczych, ale też ochrony danych osobowych i prywatności. Jako architekt projektujesz w czyjejś codzienności – jak chcesz ją traktować?
Przy planowaniu ujęć z drona zadaj sobie kilka pytań:
- czy zakres materiału jest szerszy niż teren inwestycji i czy naprawdę jest to konieczne,
- czy na ujęciach pojawiają się rozpoznawalne twarze, tablice rejestracyjne, wnętrza mieszkań,
- jak długo i gdzie zamierzasz przechowywać zdjęcia oraz chmurę punktów.
Jeżeli materiał ma być wykorzystywany tylko wewnętrznie (podkład do modelowania, analizy techniczne), możesz ograniczyć problem, stosując anonimizację – rozmycie fragmentów zdjęć, wygaszenie szczegółów w oknach, usunięcie klatek z sytuacjami „wrażliwymi”. Dobry wykonawca jest w stanie włączyć takie procedury w standardową obróbkę danych.
Planujesz publiczną prezentację wizualizacji z lotu ptaka? Zapytaj wykonawcę, czy przewiduje filtr prywatności – choćby proste wycięcie niższych poziomów elewacji, gdzie pojawiają się szczegóły życia mieszkańców. Masz wtedy spójny przekaz: pokazujesz skalę przestrzeni, ale nie zaglądasz ludziom do okien.
Odpowiedzialność i umowy z operatorem drona
Przy komercyjnych zleceniach odpowiedzialność za lot spoczywa formalnie na operatorze. Twoje ryzyko jako architekta jest jednak realne: opóźnienia, brak części danych, konieczność powtórki. Jak chcesz zarządzić tym ryzykiem?
W umowie zwróć uwagę na kilka zapisów:
- zakres odpowiedzialności operatora – czy bierze na siebie skutki naruszenia przepisów i szkód wyrządzonych osobom trzecim,
- ubezpieczenie OC – poproś o potwierdzenie aktualnej polisy i jej zakresu,
- procedury awaryjne – co się dzieje, jeśli w zaplanowanym terminie pojawi się zakaz lotów lub awaria sprzętu.
Dobrym nawykiem jest spisanie listy minimalnych produktów: np. ortofotomapa w określonej rozdzielczości, chmura punktów o danej gęstości, dokumentacja z georeferencji. Bez tego łatwo o sytuację, w której „lot się odbył”, ale dane okazują się mało użyteczne w praktyce projektowej.
Zastanów się też: czy umawiasz się tylko na jednorazowy lot, czy raczej na serię przelotów powiązaną z etapami projektu? W drugim wariancie możesz negocjować inne stawki, ale też lepiej zsynchronizować z harmonogramem prac projektowych i konsultacji z miastem.
Od chmury punktów do modelu 3D: krok po kroku
Organizacja danych: nazewnictwo, struktura folderów i wersjonowanie
Najczęstszy problem przy pierwszym większym skanie to chaos. Kilkadziesiąt gigabajtów danych, pliki o nazwach „Scan001”, „Scan_final_v3_poprawione”. Czy Twoje biuro ma już standard, czy za każdym razem wszyscy improwizują?
Na początek wystarczy prosty, konsekwentny schemat:
- podział główny: 01_raw (dane surowe), 02_processed (chmury zarejestrowane), 03_delivery (formaty robocze dla projektantów),
- nazwy zawierające datę, zakres i wersję, np. 2026-03_skan_kvartal_A_v01.las,
- oddzielne foldery dla fotogrametrii, TLS i danych geodezyjnych (osnowa, raporty).
Jeżeli pracujesz zespołowo, ustal, kto jest „właścicielem” struktury danych i decyduje o nowych wersjach. Jedna osoba odpowiedzialna za porządek w chmurach często oszczędza setki godzin rozproszonej frustracji.
Wybór fragmentu chmury: nie wszystko musi trafiać do BIM
Chmura punktów obejmująca całe osiedle to piękny widok, ale czy naprawdę potrzebujesz każdego drzewa i każdej latarni w modelu BIM? Jaki masz cel?
Najbardziej efektywne podejście to praca w strefach:
- strefa krytyczna – bezpośrednie otoczenie inwestycji; tu chmura może być gęsta, częściowo przekuta w dokładny model 3D,
- strefa kontekstowa – dalszy kwartał, istotny wizualnie i funkcjonalnie; wystarczy mniej gęsta chmura lub uproszczone bryły,
- strefa tła – dalsza zabudowa miejską sylwetą; często wystarczy mesh o niższej rozdzielczości lub wręcz płaska ortofotomapa na podkładzie.
W praktyce wygląda to tak: do narzędzia typu Revit czy Archicad importujesz przyciętą chmurę dla strefy krytycznej. Resztę trzymasz jako osobny plik referencyjny, ładowany tylko wtedy, gdy potrzebujesz szerszego widoku. Dzięki temu nie dusisz stacji roboczej i nie spędzasz tygodni na modelowaniu elementów, które w projekcie nie grają głównej roli.
Czyszczenie chmury: szumy, ruchome obiekty i „dziury”
Nawet najlepszy skan miejskiej przestrzeni zawiera śmieci: przechodniów, samochody, rusztowania, elementy tymczasowe. Co już próbowałeś – ręczne klikanie każdego punktu, czy automatyczne filtry?
Typowy proces czyszczenia obejmuje:
- usuwanie obiektów ruchomych – samochody, autobusy, ludzi; w wielu programach można je odsiać według wysokości, gęstości punktów lub kolorów,
- filtrowanie roślinności – w zależności od celu projektu zostawiasz lub upraszczasz drzewa i krzewy,
- zamknięcie „dziur” – uzupełnienie brakujących fragmentów elewacji lub terenu prostymi płaszczyznami czy bryłami.
W kontekście architektury miejskiej szczególnie pomocne bywa przygotowanie dwóch wersji chmury: technicznej (maksymalnie czystej, odszumionej) oraz „wizualizacyjnej”, gdzie zostawiasz część kontekstu – ludzi, auta – aby lepiej oddać skalę i atmosferę miejsca.
Rejestracja i georeferencja: łączenie skanów w spójny układ
Kolejna decyzja: kto odpowiada za rejestrację (łączenie) chmur z poszczególnych stanowisk i za ich osadzenie w układzie współrzędnych? Jeśli zrzucasz to na wykonawcę, jak chcesz zweryfikować, czy zrobił to dobrze?
Kluczowe elementy procesu:
- ustalenie wspólnego układu odniesienia (zwykle lokalny układ geodezyjny lub układ inwestycji),
- wykorzystanie osnowy geodezyjnej – punktów o znanych współrzędnych mierzonej klasycznymi metodami,
- kontrola odchyłek – raport błędów rejestracji między stanowiskami i względem osnowy.
Przy odbiorze danych poproś o raport z rejestracji i kilka prostych przekrojów kontrolnych: np. linia wzdłuż krawędzi jezdni, przekrój przez fasadę i dach. Jeśli w tych miejscach widać „podwójne” krawędzie lub nierealne załamania, to sygnał, że trzeba wrócić do etapu łączenia skanów.
Konwersja do formatu przyjaznego architektowi
Większość narzędzi skanujących generuje chmury w formatach typowych dla geodezji (LAS, E57, PLY). Twoje środowisko projektowe może je odczytywać nie wprost, a przez własne rozszerzenia (RCP, RCS, PLN, RVT itp.). Masz już wypracowaną ścieżkę, czy za każdym razem szukasz „jak to zaimportować”?
Przy konwersji przydają się trzy proste zasady:
- redukcja gęstości – do pracy koncepcyjnej wystarczy rzadsza chmura; gęstszą wersję można trzymać w rezerwie na etapy detalu,
- podział na logiczne segmenty – osobno kwartały, ulice, budynki; łatwiej je ładować i wyłączać w projekcie,
- standaryzowane ustawienia importu – raz opracowany „preset” do Revita czy Archicada, tak aby każdy w biurze zaczynał z tych samych założeń.
Rozważ stworzenie krótkiej, wewnętrznej instrukcji: „Jak w 10 minut zaimportować chmurę do naszego programu”. Jedna strona PDF potrafi uratować dzień, gdy nowa osoba w zespole musi szybko wejść w projekt z danymi z drona.
Modelowanie na bazie chmury: poziom uproszczeń
Największa pułapka: chęć „odrysowania wszystkiego”. Czy naprawdę potrzebujesz każdej wnęki, każdej rury spustowej? Zanim zaczniesz modelować, zapytaj: jaki jest minimalny poziom detalu, który nadal pozwoli podjąć dobre decyzje projektowe?
Praktyczny podział może wyglądać tak:
- LOD niski – proste bryły budynków, podstawowe poziomy terenu, główne krawędzie ulic; wystarcza do analiz urbanistycznych i zacienienia,
- LOD średni – dodane gzymsy, balkony, podstawowe elementy zieleni; potrzebne do symulacji widoków i bardziej szczegółowych konsultacji społecznych,
- LOD wysoki – detale konstrukcyjne, elementy instalacji; rzadko konieczne w modelu kontekstowym, częściej w inwentaryzacji konkretnego obiektu.
Przy modelowaniu dobrze działa zasada „od ogółu do szczegółu”: najpierw bryły i główne poziomy, potem detale tylko tam, gdzie mają wpływ na decyzje (np. wystające balkony przy analizie przejezdności, faktyczny zasięg koron drzew przy kształtowaniu ciągów pieszych).
Łączenie danych z różnych źródeł: skan TLS, dron i dokumentacja
W projektach miejskich rzadko korzystasz z jednego źródła. Często masz stare mapy, fragmenty wcześniejszych skanów, aktualną fotogrametrię z drona i nowe pomiary geodezyjne. Jak je połączysz, aby nie zgubić spójności?
Dobrym standardem jest:
- wybranie jednego, „mistrzowskiego” zestawu danych (np. najnowszy skan TLS + osnowa),
- dostosowanie do niego pozostałych źródeł – przez transformację współrzędnych lub lokalne poprawki,
- oznaczenie w modelu, skąd pochodzi który fragment – choćby prostym opisem warstw lub kolorami.
Przykład z praktyki: planujesz przebudowę skrzyżowania, a stary projekt drogowy nie zgadza się z aktualną sytuacją terenową. Zamiast zgadywać, łączysz chmurę z drona, nowe pomiary i archiwalny projekt w jednym układzie. Widzisz od razu, które krawężniki „uciekły”, gdzie pojawiły się nowe miejsca parkingowe, jak faktycznie przebiegają instalacje podziemne (na ile to wynika z dokumentacji).
Przygotowanie materiałów do komunikacji: widoki, przekroje, animacje
Surowa chmura punktów bywa mało czytelna dla osób spoza branży. Twoim zadaniem jako architekta jest przekuć ją w obrazy, które pomagają podjąć decyzję. Co chcesz, aby usłyszeli mieszkańcy, urzędnicy, inwestor?
Najprostsze i najskuteczniejsze formy to:
- przekroje przez ulicę – pokazujące istniejące warunki i proponowane zmiany (szerokości chodników, pasów, wysokość zabudowy),
- porównania „przed/po” – nałożenie modelu projektowanego na chmurę istniejącego stanu,
- krótkie przeloty kamerą – ścieżka kamery poprowadzona jak codzienna trasa mieszkańca, zamiast abstrakcyjnej orbity wokół modelu.
Zastanów się: które pytania z konsultacji powtarzają się najczęściej? Wysokość nowego budynku, ilość zieleni, wpływ na ruch? Pod te pytania przygotuj konkretne ujęcia – np. widok z okna sąsiedniego bloku z nałożonym nowym obrysem zabudowy, przekrój przez ulicę z liczbą drzew przed i po zmianie, rzut z góry z czytelnie zaznaczonymi przejściami dla pieszych.
Tak przygotowane materiały nie wymagają fotorealistycznej grafiki. Liczy się jedno: czy na ich podstawie mieszkaniec lub urzędnik jest w stanie odpowiedzieć sobie na pytanie „jak to zmieni moje otoczenie na co dzień?”. Jeśli tak – chmura punktów, skan 3D i dron zrobiły swoją robotę.
Najczęściej zadawane pytania (FAQ)
Do czego architektowi w mieście realnie przydaje się chmura punktów?
Chmura punktów daje pełną geometrię terenu i zabudowy zamiast wycinkowych pomiarów. Widzisz realne spadki terenu, wysokości krawężników, układ drzew, lamp, małej architektury – czyli wszystko to, o czym na wizji lokalnej często się zapomina. Zastanów się: czy częściej brakuje Ci centymetrów przy odwodnieniu, czy raczej szerszego kontekstu urbanistycznego?
Na tej podstawie możesz szybciej dopasować schody, rampy, wjazdy do garaży, przebieg ścieżek rowerowych czy wysokości cokołów. Jedna dobrze zrobiona chmura punktów potrafi obsłużyć kilka wariantów koncepcji, więc nie wysyłasz co tydzień kogoś na „dodatkowe pomiary”, tylko wracasz do danych w modelu 3D.
Czym różni się skan 3D z TLS, MLS i drona w projektach miejskich?
Każda technologia celuje w trochę inny zakres. TLS (skaner naziemny na statywie) daje bardzo dokładną, gęstą chmurę punktów – idealną do fasad, wnętrz, detali zabytkowych czy małej architektury. Jeśli masz kamienicę do modernizacji albo skomplikowany portal wejściowy, to od TLS zwykle zaczynasz.
MLS (skanowanie mobilne) montuje się na samochodzie, plecaku czy hulajnodze. Tu priorytetem jest szybkość i zasięg, a nie maksymalna dokładność detalu. Sprawdza się świetnie na ulicach, ciągach pieszo–rowerowych, dłuższych korytarzach komunikacyjnych. Dron z fotogrametrią lub LiDAR-em uzupełnia widok „z góry”: dachy, tarasy, stropodachy, relacje wysokościowe między kwartałami. Kluczowe pytanie: potrzebujesz detalu balustrady, czy raczej obrazu całej dzielnicy?
Jak połączyć chmurę punktów z BIM w praktyce?
Najczęstszy scenariusz to wczytanie chmury punktów jako podkładu referencyjnego do modelu BIM. Na początku „oczyszcza się” dane (usunięcie szumów, łączenie skanów, georeferencja), potem ustala się poziomy, osie i punkty odniesienia zgodne z układem geodezyjnym. Dopiero na tym osadza się model budynku lub przestrzeni publicznej.
Jeżeli Twoje biuro już pracuje w BIM, zaplanuj prosty pilotaż: jedno zadanie urbanistyczne, w którym model BIM budynku/placu osadzisz w chmurze punktów całego kwartału. Sprawdź, w którym momencie procesu pojawia się największa korzyść – koordynacja z instalacjami podziemnymi, dopasowanie ramp i schodów, czy może argumentacja przed urzędem.
Kiedy lepiej użyć drona z fotogrametrią, a kiedy LiDAR?
Fotogrametria z drona wystarcza przy większości zadań w gęstej zabudowie: inwentaryzacja dachów, tarasów, zielonych stropów, analiza panoram, stworzenie ortofotomapy pod koncepcję urbanistyczną. Wymaga dobrej widoczności obiektów i stabilnych warunków lotu, ale daje czytelne, „fotograficzne” dane.
LiDAR z drona przydaje się tam, gdzie zieleń zasłania teren (parki, skarpy, tereny nadrzeczne) albo gdy potrzebujesz lepszej informacji wysokościowej niezależnej od tekstury powierzchni. Jeśli projektujesz plac nad rzeką otoczony wysokimi drzewami i zależy Ci na dokładnych spadkach i przekrojach, LiDAR może dać wyraźnie lepszy obraz niż sama fotogrametria.
Jak zacząć pracę z chmurą punktów w biurze, które dotąd robiło tylko 2D?
Najbezpieczniejsza ścieżka to mały projekt pilotażowy i współpraca z doświadczonym geodetą lub firmą skanującą. Na początku odpowiedz sobie na dwa pytania: co chcesz poprawić (inwentaryzację, koordynację, prezentację dla klienta) i jakim oprogramowaniem już dysponujesz. To od razu zawęzi wybór formatu danych i narzędzi.
Dobry start to: zlecenie skanu 3D zewnętrznego (TLS/MLS) i przelotu dronem nad jednym kwartałem, wczytanie chmury punktów jako tła do Twojego CAD/BIM i przetestowanie kilku prostych zadań: dopasowanie schodów do istniejącego terenu, analiza zacienienia, wizualizacja widoku z konkretnych okien. Gdy zobaczysz, na czym zaoszczędziłeś czas, łatwiej będzie zdecydować, czy inwestować w własny sprzęt, czy pozostać przy outsourcingu.
Jakie są największe błędy przy korzystaniu z chmury punktów w projektach miejskich?
Najczęściej pojawia się zbyt ogólne zdefiniowanie celu skanowania: zleca się „pełny skan”, a potem okazuje się, że brakuje detalu kluczowego narożnika, za to mamy miliony zbędnych punktów na dachach w sąsiedniej dzielnicy. Dlatego przed skanem odpowiedz sobie konkretnie: co musi być zmierzone do kilku milimetrów, a gdzie wystarczy dokładność centymetrowa?
Drugi błąd to brak spójnego układu odniesienia i koordynacji z geodezją. Jeśli chmura, mapa do celów projektowych i model BIM „żyją” w różnych układach albo różnych wysokościach zerowych, kolizje i przesunięcia wyjdą dopiero na etapie wykonawstwa. Trzeci problem to za ciężkie pliki – gdy pracujesz na surowej, nieprzetworzonej chmurze punktów w każdym widoku, nawet mocna stacja robocza może nie wyrabiać. Tu pomaga dzielenie na strefy, filtrowanie i generowanie lżejszych siatek (mesh) do podglądu.
Jak wykorzystać chmurę punktów i drony w rozmowie z urzędem i mieszkańcami?
Dokładny model 3D terenu i zabudowy pozwala pokazać realny wpływ inwestycji: zacienienie placu w różnych porach dnia, widoki z okien sąsiednich budynków, relacje wysokościowe nowej zabudowy do historycznych kamienic. Zamiast abstrakcyjnych perspektyw możesz prezentować przekroje czy animacje osadzone w zmierzonej rzeczywistości.
W praktyce dobrze działają proste wizualizacje: symulacja widoku z konkretnego balkonu, porównanie panoramy „przed” i „po”, czy mapa miejsc wymagających korekty dostępności (krawężniki, przejścia dla pieszych, rampy). Pomyśl, jakie obawy najczęściej zgłaszają mieszkańcy w Twoich projektach – wysokość, zacienienie, parkowanie? Chmura punktów i skan 3D pozwalają zamienić te emocje na konkretne, mierzalne obrazy.
Co warto zapamiętać
- Przy rosnącej skali projektów miejskich klasyczna inwentaryzacja i rysunki 2D są zbyt wolne i zbyt wybiórcze – chmura punktów i skan 3D pozwalają uchwycić pełną geometrię terenu i zabudowy w jednym, spójnym zestawie danych, co ogranicza kumulację błędów.
- Dokładny model 3D (z chmury punktów i skanów) daje architektowi twarde, mierzalne argumenty: wpływ zacienienia, widoki z konkretnych miejsc, relacje nowej zabudowy z istniejącą tkanką, a także przejrzystą dokumentację procesu dla urzędników i mieszkańców.
- Georeferencjonowane skany 3D porządkują dane przestrzenne i zmniejszają ryzyko rozjazdu „projekt–rzeczywistość”, co w praktyce oznacza mniej roszczeń typu „projekt nie odpowiadał stanowi faktycznemu” i łatwiejszą obronę rozwiązań przed komisjami urbanistycznymi.
- Chmura punktów staje się fundamentem dla smart city, digital twin i pracy w BIM – pozwala osadzać modele budynków i przestrzeni publicznych w realistycznym kontekście (istniejące budynki, uzbrojenie, skarpy, zieleń), co poprawia koordynację międzybranżową.
- Realne korzyści dla biura projektowego to m.in. lepszy kontekst projektowy (widoczne spadki terenu, detale przestrzeni, rzeczywiste szerokości ciągów pieszych), mniej kolizji na styku z terenem oraz szybsze iteracje koncepcji bez ponownych pomiarów – jaki z tych obszarów chcesz poprawić u siebie jako pierwszy?
Źródła informacji
- Standard for Exchange of Product Model Data (STEP) – ISO 10303 and BIM integration. International Organization for Standardization – Standardy wymiany danych 3D i ich związek z BIM w budownictwie
- ISO 19101 Geographic information – Reference model. International Organization for Standardization – Model odniesienia dla danych przestrzennych i georeferencji w systemach GIS
- Guidelines for the use of laser scanning in architecture and cultural heritage. ICOMOS – Wytyczne stosowania skaningu laserowego 3D w architekturze i ochronie zabytków
- Best Practices for Using LiDAR in Urban Mapping. United States Geological Survey – Zastosowania LiDAR i chmur punktów w kartowaniu terenów miejskich
